규격,
성능 |
|
| 제품번호 |
DIMENSION
(mm) |
중량
(g) |
관성모멘트
(kg.㎡)
|
최대회전수
(Min-¹) |
상용
토오크
(kgf
.cm) |
최대
토오크
(kgf
.cm ) |
비틀림
강성
(N.m/
rad ) |
Errors
of
Misalignment |
| A |
L |
W |
F |
M |
편각
(˚)
|
편심
(mm) |
앤드
프레이
(mm) |
| SRB-12C |
12.7 |
5 |
19 |
2.5 |
2 |
3.8 |
| 8 x 10 |
 |
|
12.000 |
2 |
4 |
36 |
2 |
0.1 |
±0.3 |
| SRB-16C |
16 |
6.1 |
21.5 |
3.05 |
2.6 |
8.5 |
| 3.1 x 10 |
|
|
12.000 |
4 |
8 |
65 |
2 |
0.15 |
±0.3 |
| SRB-19C |
19.1 |
6.1 |
23 |
3.05 |
2.5 |
12 |
| 6.5 x 10 |
 |
|
9.500 |
6 |
12 |
140 |
2 |
0.15 |
±0.4 |
| SRB-22C |
22.2 |
7.2 |
26.5 |
306 |
3 |
19 |
| 1.4 x 10 |
|
|
8.500 |
10 |
20 |
170 |
2 |
0.15 |
±0.4 |
| SRB-26C |
26.2 |
7.4 |
31.4 |
3.7 |
3 |
33 |
| 3.2 x 10 |
|
|
7.500 |
15 |
30 |
240 |
2 |
0.2 |
±0.5 |
| SRBA-32C |
32 |
9.4 |
39 |
4.7 |
4 |
60 |
| 9.1 x 10 |
 |
|
6.500 |
26 |
52 |
400 |
2 |
0.23 |
±0.5 |
| SRBB-32C |
32 |
9.4 |
44 |
4.7 |
4 |
68 |
| 1.1 x 10 |
|
|
6.000 |
26 |
52 |
380 |
2 |
0.25 |
±0.5 |
| SRBA-39C |
39 |
10.5 |
43 |
5.35 |
5 |
95 |
| 2.2 x 10 |
|
|
5.000 |
65 |
130 |
520 |
2 |
0.2 |
±0.5 |
| SRBB-39C |
39 |
16 |
56 |
5.35 |
5 |
135 |
|
4.100 |
65 |
130 |
460 |
2 |
0.2 |
±0.5 |
 |
| SRB-12 |
12.7 |
4.5 |
18 |
1.9 |
2.5 |
3.6 |
|
30.000 |
2 |
4 |
36 |
2 |
0.1 |
±0.3 |
| SRB-16 |
16 |
4.6 |
18.5 |
2.3 |
3 |
7.8 |
| 2.8 x 10 |
|
|
30.000 |
4 |
8 |
65 |
2 |
0.15 |
±0.3 |
| SRB-19 |
19.1 |
5.7 |
22 |
2.8 |
3 |
12 |
| 6.5 x 10 |
|
|
25.000 |
6 |
12 |
140 |
2 |
0.15 |
±0.4 |
| SRB-22 |
22.2 |
6.5 |
25 |
3.25 |
4 |
19 |
| 1.4 x 10 |
|
|
20.000 |
10 |
20 |
170 |
2 |
0.15 |
±0.4 |
| SRB-26 |
26.2 |
6.8 |
30 |
3.4 |
4 |
33 |
| 3.2 x 10 |
|
|
17.000 |
15 |
30 |
240 |
2 |
0.2 |
±0.5 |
| SRB-32 |
32 |
9.4 |
39 |
4.7 |
5 |
62 |
| 9.4 x 10 |
|
|
15.000 |
26 |
52 |
400 |
2 |
0.23 |
±0.5 |
| SRB-39 |
39 |
16 |
56 |
6 |
5 |
124 |
| 3 x 10 |
|
|
9.600 |
65 |
130 |
460 |
2 |
0.2 |
±0.5 |
|
| |
| 제품번호 |
표준내경
(D1 D2)
INNER Diameter (mm) |
| ￠3 |
￠4 |
￠5 |
￠6 |
￠8 |
￠10 |
￠11 |
￠12 |
￠14 |
￠15 |
￠16 |
￠18 |
￠19 |
| SRB-12C |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
| SRB-16C |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
| SRB-19C |
|
|
● |
● |
● |
|
|
|
|
|
|
|
|
| SRB-22C |
|
|
● |
● |
● |
|
|
|
|
|
|
|
|
| SRB-26C |
|
|
|
● |
● |
● |
|
|
|
|
|
|
|
| SRBA-32C |
|
|
|
● |
● |
● |
● |
● |
|
|
|
|
|
| SRBB-32C |
|
|
|
|
● |
● |
● |
● |
|
|
|
|
|
| SRBA-39C |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
| SRBB-39C |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
|
| |
| 제품번호 |
표준내경
(D1 D2)
INNER Diameter (mm) |
| ￠3 |
￠4 |
￠5 |
￠6 |
￠8 |
￠10 |
￠11 |
￠12 |
￠14 |
￠15 |
￠16 |
￠18 |
￠19 |
| SRB-12 |
● |
● |
● |
|
|
|
|
|
|
|
|
|
|
| SRB-16 |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
|
| SRB-19 |
|
|
● |
● |
● |
|
|
|
|
|
|
|
|
| SRB-22 |
|
|
● |
● |
● |
|
|
|
|
|
|
|
|
| SRB-26 |
|
|
|
● |
● |
● |
|
|
|
|
|
|
|
| SRB-32 |
|
|
|
● |
● |
● |
● |
● |
|
|
|
|
|
| SRB-39 |
|
|
|
|
|
● |
● |
● |
● |
● |
● |
● |
● |
|
| |
| 외경
(￠) x 길이(mm) |
외경
(￠) x 길이(mm) |
형
태 |
| ￠49 x 63.5 |
49 x 70 |
CLAMP TYPE |
| |
49 x 70 |

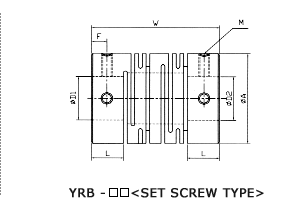

SET SCREW
TYPE |
|
| |
|
사용상의
주의 (Important) |
|
1. 허용치 이상의 미스얼라이먼트나
과대 토르크가 걸리면 커플링이 소성변형이 되어 수명이 단축됩니다.
2. 운전중 이상한 기계음 등이 들릴 경우는 즉시 기계동작을 중지시키고
미스얼라이먼트, 나사의 풀림, 회전의 방해되는 물체가 있는가 등을
check하고 다시 작동을 시킴.
3. 부하 변동이 큰 장치에 사용할 경우 나사의 헐거움을 방지하기
위하여 접착제를 사용하든가 칫수를 한단계 위의 형번으로 선택하십시오. |
|
