윤활 구멍과 홈
  스페리컬 롤러 베어링의 외륜에는 윤활제를 공급하기 위해서 윤활 구멍과 홈이 파져 있습니다. 또한 외륜에도 끼워맞춤, 마운팅 그리고 작동 조건에 따라서 오일 구멍이 있습니다.

열 안정화 처리 베어링
  스페리컬 롤러 베어링은 기본적으로 열 안정화 처리를 한 베어링도 준비를 해놓고 있으므로로서 사용온도가 200℃까지 최소한의 치수 변화로 사용할 수 있습니다.

윤활 구멍과 홈
외륜 형식 기 호 호칭번호 (예)
윤활 구멍과 홈 W33 22210E W33
윤활 구멍 W20 22210E W20



윤활 구멍과 홈의 치수
윤활 구멍의 갯수
18
30
35 		30
35
40
7
8
8 		3
4
4 		6
8
8 		3
3#1
4#2
40
50
65 		50
65
80
11
12
14 		5
6
8 		10
11
14 		4#3
5#4
6#5
80
100
120 		100
120
160
18
24
28 		10
12
15 		18
20
26 		8
10
12
160
200 		200
250

35
40

 20
20 		32
40 		15
20
250
315		 315
400
45
50 		25
25 		45
50 		20
25
윤활 구멍 갯수
-
180
250 		180
250
315
4
6
6
315
400
500 		400
500
-
6
6
8
예외 - #1 : 22308 = 4, #2 : 21315 = 3, #3 : 22219, 22220, 23022,  23024 = 5,
.........#4 : 22317, 22318 = 6, #5 : 23036 = 8

▶ 내경 25~55mm

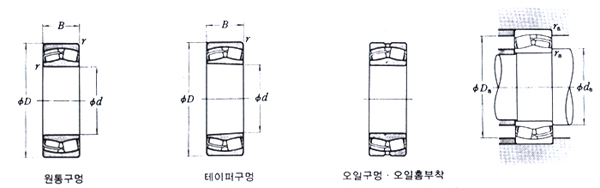

주 요 치 수 (mm) 기본정격하중 허용회전수(rpm) 호 칭 번 호
d D B {kgf} 그리스
윤 활		 오 일
윤 활		 원통구멍 테이퍼구멍
Cr Cor
25 52 18 4500 4650 8000 10000 22205H 22205HK
  52 18 3850 3800 7100 9000 22205C 22205CK
  62 17 4350 4150 5300 6700 21305CD 21305CDK
30 62 20 6000 6250 6700 8500 22206H 22206HK
  62 20 5100 5100 6000 7500 22206C 22206CK
  72 19 5600 5500 4500 6000 21306CD 21306CDK
35 72 23 8000 8550 5600 7100 22207H 22207HK
  72 23 7050 7200 5300 6700 22207C 22207CK
  80 21 7250 7750 4000 5300 21307CD 21307CDK
40 80 23 9150 9700 5000 6300 22208H 22208HK
  80 23 7600 8350 4800 6000 22208CD 22208CDK
  90 23 8900 9500 3600 4500 21308CD 21308CDK
  90 33 13800 15500 4500 6000 22308H 22308HK
  90 33 12400 13200 4300 5300 22308CD 22308CDK
45 85 23 9650 10900 4500 6000 22209H 22209HK
  85 23 7950 9000 4300 5300 22209CD 22209CDK
  100 25 10500 10900 3200 4000 21309CD 21309CDK
  100 36 16400 18400 4000 5300 22309H 22309HK
  100 36 15100 17100 3800 4800 22309CD 22309CDK
50 90 23 10200 11900 4300 5300 22210H 22210HK
  90 23 8350 9500 4000 5000 22210CD 22210CDK
  110 27 12100 13000 2800 3800 21310CD 21310CDK
  110 40 20100 22800 3800 4800 22310H 22310HK
  110 40 18900 21500 3600 4300 22310CD 22310CDK
55 100 25 12400 14500 3800 5000 22211H 22211HK
  100 25 10600 12500 3600 4500 22211CD 22211CDK
  120 29 14300 16700 2600 3400 21311CD 21311CDK
  120 43 23100 26900 3400 4300 22311H 22311HK
  120 43 21300 24600 3200 4000 22311CD 22311CDK

▶ 내경 60~85mm


주 요 치 수 (mm) 기본정격하중 허용회전수(rpm) 호 칭 번 호
d D B {kgf} 그리스
윤 활		 오 일
윤 활		 원통구멍 테이퍼구멍
Cr Cor
60 95 26 10000 14400 3600 4500 23012C 23012CK
  110 28 15300 17700 3600 4500 22212H 22212HK
  110 28 12600 15300 3200 4000 22212CD 22212CDK
  130 31 16600 19900 2400 3200 21312CD 21312CDK
  130 46 27100 31500 3200 4000 22312H 22312HK
  130 46 25100 29400 3000 3600 22312CD 22312CDK
65 120 31 17900 22000 3200 4000 22213H 22213HK
  120 31 15500 19400 3000 3800 22213CD 22213CDK
  140 33 18400 22100 2200 3000 21313CD 21313CDK
  140 48 31000 36500 3000 3800 22313H 22313HK
  140 48 27000 32500 2800 3400 22313CD 22313CDK
70 125 31 18600 23500 3000 3800 22214H 22214HK
  125 31 16700 21000 2800 3600 22214CD 22214CDK
  150 35 22000 26300 2000 2800 21314CD 21314CDK
  150 51 34500 41000 2800 3400 22314H 22314HK
  150 51 31000 38000 2600 3200 22314CD 22314CDK
75 130 31 19400 25200 3000 3800 22215H 22215HK
  130 31 16500 21600 2800 3400 22215CD 22215CDK
  160 37 24000 28800 1900 2600 21315CD 21315CDK
  160 55 39500 47500 2600 3200 22315H 22315HK
  160 55 34500 42000 2400 3000 22315CD 22315CDK
80 140 33 21900 27800 2800 3400 22216H 22216HK
  140 33 18500 23700 2600 3200 22216CD 22216CDK
  170 39 26900 32000 1800 2400 21316CD 21316CDK
  170 58 44000 53500 2400 3000 22316H 22316HK
  170 58 39500 48500 2200 2800 22316CD 22316CDK
85 150 36 25600 32000 2600 3200 22217H 22217HK
  150 36 21900 28200 2400 3000 22217CD 22217CDK
  180 41 29600 36500 1700 2200 21317CD 21317CDK
  180 60 47500 57500 2200 2800 22317H 22317HK
  180 60 42500 52000 2000 2600 22317CD 22317CDK
