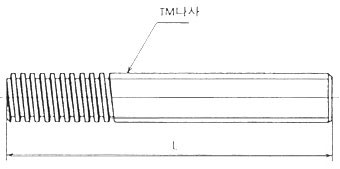

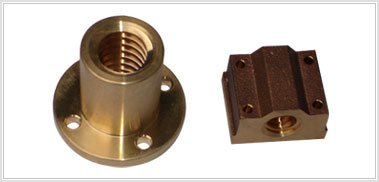

Sitemap      E-mail     나사산이 30 ˚ 의 사다리꼴 미끄럼나사로서 기계제작에 일반적으로 가장 많이 사용되고 있는 전동나사 입니다. 미끄럼 접촉이어서 볼스크류보다 저항이 크고 마모가 많은 단점이 있으나, 가격이 저렴하며 취급이 용이하여 기계의 왕복빈도가 많지 않은곳에 널리 사용되고 있습니다. 특징 - 표준재고품 종류가 많다- φ5~φ50까지의 많은 규격의 나사축 굵기와 길이, 여러형태의 너트의 표준재고품의 종류가 많아서 기계 제작이 편리하다. - 호환성 - 엄격한 기준치수로 정밀하게 치수관리를 하고 있으므로, 언제 생산한 축과 너트도 호환성이 좋아 사용에 편리하다. - 가공응력제거 - 축의 전조가공시 가공응력이 제거되어 있으므로 양단 추가 가공시 가공응력에 의한 변형이 거의 없다.     <형번 표시예> TMR8×500 TMR16×1500 TMR40×3000 TMR50×2000 TMR20×325.5D - 양단가공품 <TM나사의 사양> 재질: SM20C 리드정밀도: ±0.10/300mm(C8급) 백래쉬: 0.1mm이내   호칭번호 리드 (mm) 피치 (mm) 리드각 θ˚ 숫나사 기본치수 표준길이 L (mm) 단위중량 kgf/m 외경 d 유효경 d2 곡경 d1 SMR5008 0.8 0.8   5   3.0 400       0.14 SMR5020 2 1   5   3.0 400       0.14 SMR5100 10 1   5   3.0 400       0.14 SMR8020 2 2   8   5.0 400       0.3 SMR8100 10 1   8   5.5 400       0.3 TMR8 1.5 1.5 3˚ 46' 11" 8 7.25 6.0 500       0.3 TMH4-8 6 1.5 14˚ 45' 54" 8 7.25 6.0 500       0.3 TMR10 2 2 4˚ 02' 46" 10 9.0 7.5 1000       0.5 TMR12 2 2 3˚ 18' 44" 12 11.0 9.5 1000       0.8 TMH4-12 8 2 13˚ 2' 3" 12 11.0 9.5 1000       0.8 TMR14 3 3 4˚ 22' 07" 14 12.5 10.5 1000       1.0 TMR16 3 3 3˚ 46' 04" 16 14.5 12.5 1000 1500     1.3 TMH4-16 12 3 14˚ 45' 29" 16 14.5 12.5 100 1500     1.3 TMR18 4 4 4˚ 32' 59" 18 16.0 13.5 100 1500     1.6 TMR20 4 4 4˚ 02' 46" 20 18.0 15.5 100 1500 2000   2.0 TMH4-20 16 4 15˚ 47' 54" 20 18.0 15.5   1500 2000   2.0 TMR22 5 5 4˚ 39' 58" 22 19.5 16.5 1000 1500 2000   2.3 TMR25 5 5 4˚ 02' 56" 25 22.5 19.5 1000 1500 2000   3.1 TMH4-25 20 5 15˚ 47' 54" 25 22.5 19.5   1500 2000   3.1 TMR28 5 5 3˚ 34' 17" 28 25.5 22.5 1000 1500 2000   4.0 TMR32 6 6 3˚ 46' 04" 32 29.0 25.5 1000 1500 2000 3000 5.2 TMR36 6 6 3˚ 18' 44" 36 33.0 29.5 1000 1500 2000 3000 6.7 TMR40 6 6 2˚ 57' 18" 40 37.0 33.5 1000 1500 2000 3000 8.4 TML45 8 8 3˚ 33' 15" 45 41.0 36.5   1500 2000 3000 10.4 TML50 8 8 3˚ 10' 07" 50 46.0 41.5   1500 2000 3000 13.0   ● SMR은 TM나사가 아니고, 삼각나사(60˚)이다. ● SMR및 TMH나사는 별도 페이지에 따로 게재. ● TML나사는 전조방식이 아닌 절삭 방식에 의하여 가공되었음.
