호 칭 번 호
LEAD
P
LEAD 각
θ˚
암나사 기본치수
외경
D3h8
길이
L
곡경
D
유효경
D
2
내경
D
1
STM 10
2
4˚ 02' 46"
10.5
9.0
8.5
20
20
STM 10L
STM 12
2
3˚ 18' 44"
12.5
11.0
10.5
22
22
STM 12L
STM 14
3
4˚ 22' 07"
14.5
12.5
11.5
22
22
STM 14L
STM 16
3
3˚ 46' 04"
16.5
14.5
13.5
28
26
STM 16L
STM 18
4
4˚ 32' 59"
18.5
16.0
14.5
32
31
STM 18L
STM 20
4
4˚ 02' 46"
20.5
18.0
16.5
32
31
STM 20L
STM 22
5
4˚ 39' 58"
22.5
19.5
18.0
36
40
STM 22L
STM 25
5
4˚ 02' 56"
25.5
22.5
21.0
36
40
STM 25L
STM 28
5
3˚ 34' 17"
28.5
25.5
24.0
44
45
STM 28L
STM 32
6
3˚ 46' 04"
32.5
29.0
27.0
44
45
STM 32L
STM 36
6
3˚ 18' 44"
36.5
33.0
31.0
52
49
STM 36L
STM 40
6
2˚ 57' 18"
40.5
37.0
35.0
58
57
STM 40L
STM 45
8
3˚ 33' 15"
45.5
41.0
38.0
64
62
STM 45L
STM 50
8
3˚ 10' 07"
50.5
46.0
43.0
68
67
STM 50L
1. 너트의 재질은 BC6 (청동주물)
2. 표준품은 기름구멍 및 키홈 가공이 되어 있지 않으며, 주문에 의해 추가 가공.
R
동적허용 추력 Fo (kgf)
추 가 가 공 치 수
너트중량
(kgf)
나사축
호칭경
a
b
l
t
1
220
1.5
4
14
2
0.043
TM10
1
290
1.5
4
16
2
0.054
TM12
1
350
1.5
4
16
2
0.048
TM14
1
460
1.5
5
18
2.5
0.100
TM16
1
630
2
7
22
2.5
0.160
TM18
1
700
2
7
22
2.5
0.145
TM20
1
1000
2.5
7
26
2.5
0.245
TM22
1
1160
2.5
7
26
2.5
0.212
TM25
1.5
1470
2.5
10
32
4
0.388
TM28
1.5
1620
2.5
10
32
4
0.330
TM32
1.5
2100
3
12
40
4.5
0.530
TM36
1.5
2650
3
15
42
5
0.762
TM40
1.5
3190
4
15
48
5
1.003
TM45
1.5
4090
4
15
52
5
1.126
TM50
1. 기름 구멍의 추가가공시 호칭번호 끝에 OH를 붙인다.(예) ATM16-0H

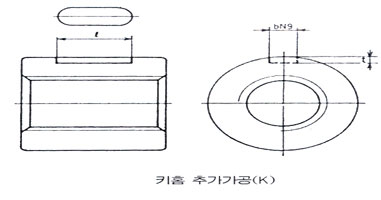

2. 키홈의 추가 가공시 호칭번호 끝에 K를 붙인다. (예) STM 20 - K
