DISK 커플링은 큰 비틀림 강성을 지니고 있으며 탁월한 운동성을 지닌 일체형으로서 거의 무한한 기대 수명을 갖는 고정밀 커플링이다.
DISK 커플링은 고회전으로 단일방향 혹은 양방향의 회전이 가능하여 주로 고정밀 측정장치, 고속운동제어 시스템, 임계하중, 동력계, 정밀 엔코더 등에 많이 사용되고 있다.

특징
1. 비틀림 강성을 지닌 형상
2. 백래쉬에 영향을 받지 않으며 반영구적 수명
3. 편각, 편심, 축간 비정렬 수용
4. Single-stage, Double-stage 형태
5. 금속 일체형 구조
6. 낮은 관성
주용도
1. Servo motor, Stepping Motor, 정밀 Motor 등
2. 고정밀 엔코더, 동력계 드라이브
3. 고속, 고정밀, 위치제어 시스템 원심분리기
4. 복사기, 정보, 통신, 음향기기

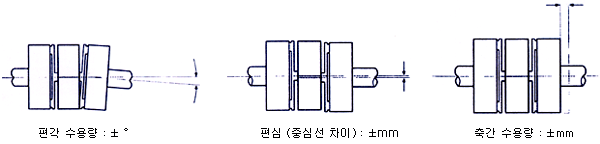

비정렬(misalignment)형상


규격, 성능

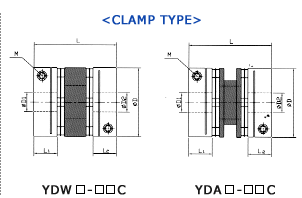

제품번호 DIMENSION (±0.3) 중량
(gr) 		상용
토오크
(kgf-cm) 		비틀림
강성
(N.m
/rad ) 		최대
회전수
(min-1) 		관성 모멘트
I : kgf-㎠
GD² : kgf-㎠		 Max Misalignment
￠D L1 L2 L M 편각 편심 앤드
프레이
YDWA 22 22.2 6.2 19.7 M3x2 16 10 400 15000 0.01/0.04 3 ˚ 0.25 0.5
YDWB 22 22.2 6.2 22.2 M3x2 17 10 400 15000 0.012/0.05 3 ˚ 0.3 0.5
YDA 22 22.2 6.2 28.2 M3x2 18 10 400 15000 0.013/0.05 3 ˚ 0.5 0.5
YDWA 22C 22.2 8.24 24 M2.6 18 10 400 15000 0.013/0.05 3 ˚ 0.25 0.5
YDWB 22C 22.2 8.24 26.4 M2.6 19 10 400 15000 0.013/0.032 3 ˚ 0.3 0.5
YDA 22C 22.2 8.24 32.4 M2.6 20 10 400 15000 0.014/0.056 3 ˚ 0.5 0.5
YDWA 26 26.6 7.3 25.5 M4x2 28 15 600 15000 0.023/0.11 3 ˚ 0.3 0.5
YDA 26 26.6 7.3 31.2 M4x2 32 15 600 15000 0.032/0.13 3 ˚ 0.5 0.5
YDWA 26C 26.6 10.7 32 M3 34 15 600 15000 0.034/0.14 3 ˚ 0.3 0.5
YDA 26C 26.6 10.7 38 M3 39 15 600 15000 0.039/0.16 3 ˚ 0.5 0.5
YDWA 31 31.8 7 23.8 M4x2 30 30 1,300 15000 0.043/0.17 3 ˚ 0.25 0.5
YDWB 31 31.8 7 28.6 M4x2 38 30 1,300 15000 0.055/0.22 3 ˚ 0.3 0.5
YDA 31 31.8 7 35.3 M4x2 38 30 1,300 15000 0.055/0.22 3 ˚ 0.5 0.5
YDWA 31C 31.8 11.6 33 M3 52 30 1,300 15000 0.015/0.3 3 ˚ 0.25 0.5
YDWB 31C 31.8 11.6 38 M3 60 30 1,300 15000 0.087/0.35 3 ˚ 0.3 0.5
YDA 31C 31.8 11.6 44.5 M3 60 30 1,300 15000 0.087/0.35 3 ˚ 0.5 0.5
YDWC 42C 42.5 13.6 46 M4 120 75 1,600 15000 0.32/1.28 3 ˚ 0.3 0.5
YDWC 47C 47 16 49.6 M4 160 110 2,000 15000 0.52/2.08 3 ˚ 0.4 0.5

표준 내경
제품번호 표준 축경 (D1 D2) Standard Shaft Diameter (D1 D2)
4 4.5 5 6 7 8 9 10 11 12 12.7 14 15 16 17 18 19
YDW-22 ● ● ● ● ●
YDW-22C ● ● ● ● ●
YDW-26     ● ● ● ● ● ● ● ●
YDW-26C     ● ● ● ● ● ● ● ●
YDW-31       ● ● ● ● ● ● ● ● ● ● ●
YDW-31C       ● ● ● ● ● ● ● ● ● ● ●
YDWC-42C             ● ● ● ● ● ● ● ● ● ● ● ● ● ●
YDWC-47C                   ● ● ● ● ● ● ● ● ● ● ●

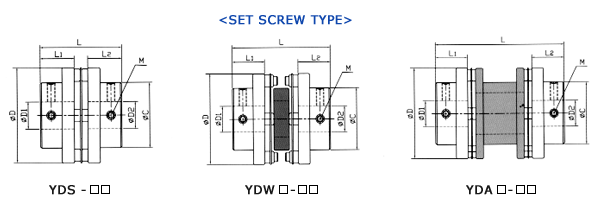

규격, 성능
제품번호 DIMENSION (±0.3) 중량
(gr) 		상용
토오크
(kgf-cm) 		비틀림
강성
(kgf-cm
/deg ) 		최대
회전수
(min-1) 		관성 모멘트
I : kgf-㎠
GD² : kgf-㎠		 Max Misalignment
￠D ￠C L1 L2 L M 편각 편심 앤드
프레이
YDS-42 42.5 29.2 13.5 30 M4 65 75 2,800 15000 0.17 (0.66) 1.5 ˚ 0 0.25
YDWA-42 42.5 29.2 13.5 39 M4 84 75 1,600 15000 0.21 (0.85) 3 ˚ 0.25 0.5
YDWB-42 42.5 29.2 13.5 44 M4 94 75 1,600 15000 0.24 (0.94) 3 ˚ 0.25 0.5
YDAA-42 42.5 29.2 13.5 50.2 M4 105 75 2,000 15000

0.27 (1.05)

 3 ˚ 0.5 0.5
YDAB-42 42.5 29.2 13.5 57.5 M4 110 75 2,000 15000 0.28 (1.10) 3 ˚ 0.7 0.5
YDAC-42 42.5 29.2 13.5 67 M4 115 75 2,000 15000 0.29 (1.15) 3 ˚ 1 0.5
YDS-47 47 33 14 31 M5 91 110 3,400 15000 0.27 (1.12) 1.5 ˚ 0 0.25
YDWA-47 47 33 14 39 M5 115 110 2,000 15000 0.34 (1.41) 3 ˚ 0.25 0.5
YDWB-47 47 33 14 45 M5 120 110 2,000 15000 0.36 (1.48) 3 ˚ 0.4 0.5
YDAA-47 47 33 14 57.5 M5 140 110 2,850 15000 0.42 (1.73) 3 ˚ 0.6 0.5
YDAB-47 47 33 14 84 M5 160 110 2,850 15000 0.47 (1.98) 3 ˚ 1.4 0.5
YDS-54 54 38.5 19 42 M5 130 230 4,800 15000 0.49 (1.96) 1.5 ˚ 0 0.25
YDWA-54 54 38.5 19 55 M5 177 230 2,800 15000 0.67 (2.67) 3 ˚ 0.25 0.5
YDAA-54 54 38.5 19 70 M5 230 230 4,000 15000 0.88 (3.45) 3 ˚ 0.7 0.5
YDAB-54 54 38.5 19 84 M5 250 230 4,000 15000 1.04 (4.15) 3 ˚ 1.2 0.5
YDS-64 64 48 26 58 M8 292 310 6,000 15000 1.72 (6.94) 1.5 ˚ 0 0.25
YDWA-64 64 48 26 74 M8 373 310 4,100 15000 2.2 (8.8) 3 ˚ 0.4 0.5
YDA-64 64 48 26 89.2 M8 450 310 5,200 15000 2.66 (10.62) 3 ˚ 0.9 0.5

표준 내경
제품번호 표준 축경 (D1 D2) 공차 H8 Standard Shaft Diameter (D1 D2)
5 6 7 8 9 10 11 12 12.7 14 15 16 18 19 20 21 22 24 25 26 28
YDW-42   ● ● ● ● ● ● ● ● ● ● ● ●
YDW-42C   ● ● ● ● ● ● ● ● ● ● ● ●
YDW-47         ● ● ● ● ● ● ● ● ● ● ● ● ●
YDW-47C         ● ● ● ● ● ● ● ● ● ● ● ● ●
YDW-54               ● ● ● ● ● ● ● ● ● ● ●
YDW-54C               ● ● ● ● ● ● ● ● ● ● ●
YDW-64                   ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
YDW-64C                   ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●

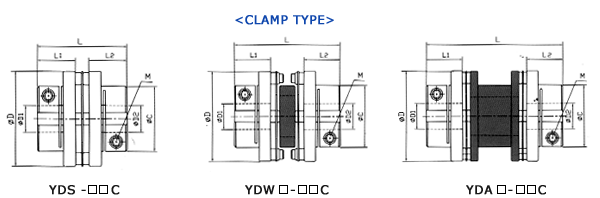

규격, 성능
제품번호 DIMENSION (±0.3) 중량
(gr) 		상용
토오크
(kgf-cm) 		비틀림
강성
(kgf-cm
/deg ) 		최대
회전수
(min-1) 		관성 모멘트
I : kgf-㎠
GD² : kgf-㎠		 Max Misalignment
￠D ￠C L1 L2 L M 편각 편심 앤드
프레이
YDS-42C 42.5 29.2 13.5 30 M3 65 75 2,800 15000 0.17 (0.66) 1.5 ˚ 0 0.25
YDWA-42C 42.5 29.2 13.5 39 M3 84 75 1,600 15000 0.21 (0.85) 3 ˚ 0.25 0.5
YDWB-42C 42.5 29.2 13.5 44.6 M3 94 75 1,600 15000 0.24 (0.94) 3 ˚ 0.35 0.5
YDAA-42C 42.5 29.2 13.5 50 M3 105 75 2,000 15000

0.27 (1.05)

 3 ˚ 0.5 0.5
YDAB-42C 42.5 29.2 13.5 57.5 M3 110 75 2,000 15000 0.28 (1.1) 3 ˚ 0.7 0.5
YDAC-42C 42.5 29.2 13.5 67 M3 115 75 2,000 15000 0.29 (1.15) 3 ˚ 1 0.5
YDS-47C 47 33 17 37.2 M4 108 110 3,400 15000 0.32 (1.33) 1.5 ˚ 0 0.25
YDWA-47C 47 33 17 45 M4 120 110 2,000 15000 0.36 (1.48) 3 ˚ 0.25 0.5
YDWB-47C 47 33 17 51 M4 132 110 2,000 15000 0.39 (1.63) 3 ˚ 0.4 0.5
YDAA-47C 47 33 17 63.5 M4 152 110 2,850 15000 0.45 (1.87) 3 ˚ 0.6 0.5
YDAB-47C 47 33 17 89.6 M4 172 110 2,850 15000 0.51 (2.12) 3 ˚ 1.4 0.5
YDS-54C 54 38.5 21.5 47 M5 145 230 4,800 15000 0.55 (2.19) 1.5 ˚ 0 0.25
YDWA-54C 54 38.5 21.5 60 M5 192 230 2,600 15000 0.72 (2.88) 3 ˚ 0.25 0.5
YDAA-54C 54 38.5 21.5 75 M5 240 230 3,900 15000 0.90 (3.6) 3 ˚ 0.7 0.5
YDAB-54C 54 38.5 21.5 88.9 M5 266 230 3,900 15000 1.1 (4.4) 3 ˚ 1.1 0.5
YDS-64C 64 48 26 58 M6 292 310 6,000 15000 1.72 (6.94) 1.5 ˚ 0 0.25
YDWA-64C 64 48 26 74 M6 373 310 4,100 15000 2.2 (8.80) 3 ˚ 0.4 0.5
YDA-64C 64 48 26 89.2 M6 450 310 5,000 15000 2.66 (10.62) 3 ˚ 0.9 0.5
