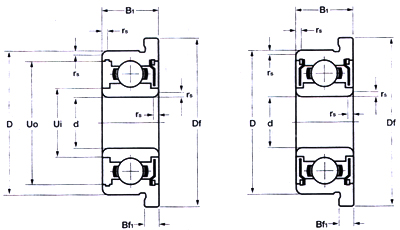

  * 플랜지형 내경 1~4mm

내경 (d) 외경 (D) 플랜지
외경 (Df)		 개방형 베어링 시일드, 시일형 베어링 기본
정격
하중
(N)		 기본
정격
하중
(N)		 허용회전수
폭 (B) 플랜지폭
(Bf)		 호칭번호 폭 (B1) 플랜지폭
(Bf1)		 그리이스 오일
mm mm mm mm mm 개방형 양쪽면
시일드형 		mm mm cr cor X1000rpm
1 3 3.8 1 0.3  F681 - - - 96 26 130 150
  4 5 1.6 0.5  F691 - - - 141 37 100 120
1.2 4 4.8 1.8 0.4  MF41X - - - 112 33 110 130
1.5 4 5 1.2 0.4  F681X  F681XZZ 2 0.6 112 33 100 120
  5 6.5 2 0.6  F691X  F691XZZ 2.6 0.8 169 50 85 100
  6 7.5 2.5 0.6  F601X  F601XZZ 3 0.8 330 99 75 90
2 5 6.1 1.5 0.5  F682  F682XZZ 2.3 0.6 169 50 85 100
  5 6.2 2 0.6  MF52  MF52ZZ 2.5 0.6 169 50 85 100
  6 7.5 2.3 0.6  F692  F692ZZ 3 0.8 330 99 75 90
  6 7.2 2.5 0.6  MF62 - - - 330 99 75 90
  7 8.2 2.5 0.6  MF72  MF72ZZS 3 0.6 386 129 63 75
  7 8.5 2.8 0.7  F602  F602ZZS 3.5 0.9 386 129 60 71
2.5 6 7.1 1.8 0.5  F682X  F682XZZ 2.6 0.8 209 74 71 80
  7 8.5 2.5 0.7  F692X  F692XZZ 3.5 0.9 386 129 63 75
  8 9.2 2.5 0.6  MF82X - - - 386 180 60 67
  8 9.5 2.8 0.7  F602X  F602XZZ 4 0.9 209 177 60 71
3 6 7.2 2 0.6  MF63  MF63ZZ 2.5 0.6 311 74 71 80
  7 8.1 2 0.5  F683  F683ZZ 3 0.8 395 112 63 75
  8 9.2 2.5 0.6  MF83 - - - 558 141 60 67
  8 9.5 3 0.7  F693  F693ZZ 4 0.9 571 180 60 67
  9 10.2 2.5 0.6  MF93  MF93ZZ 4 0.8 571 189 56 67
  9 10.5 3 0.7  F603  F603ZZ 5 1 631 189 56 67
  10 11.5 4 1  F623  F623ZZ 4 1 311 219 50 60
4 7 8.2 2 0.6  MF74 - - - 255 115 60 67
  7 8.2 - - -  MF74ZZS 2.5 0.6 395 108 60 67
  8 9.2 2 0.6  MF84  MF84ZZ 3 0.6 641 141 56 67
  9 10.3 2.5 0.6  F684  F684ZZ 4 1 711 227 53 63
  10 11.2 3 0.6  MF104  MF104ZZ 4 0.8 957 272 48 56
  11 12.5 4 1  F694  F694ZZ 4 1 957 350 48 56
  12 13.5 4 1  F604  F604ZZ 4 1 1301 350 48 56
  13 15 5 1  F624  F624ZZ 5 1 1340 488 40 48
  16 18 5 1  F634  F634ZZ 5 1   523 36 43
